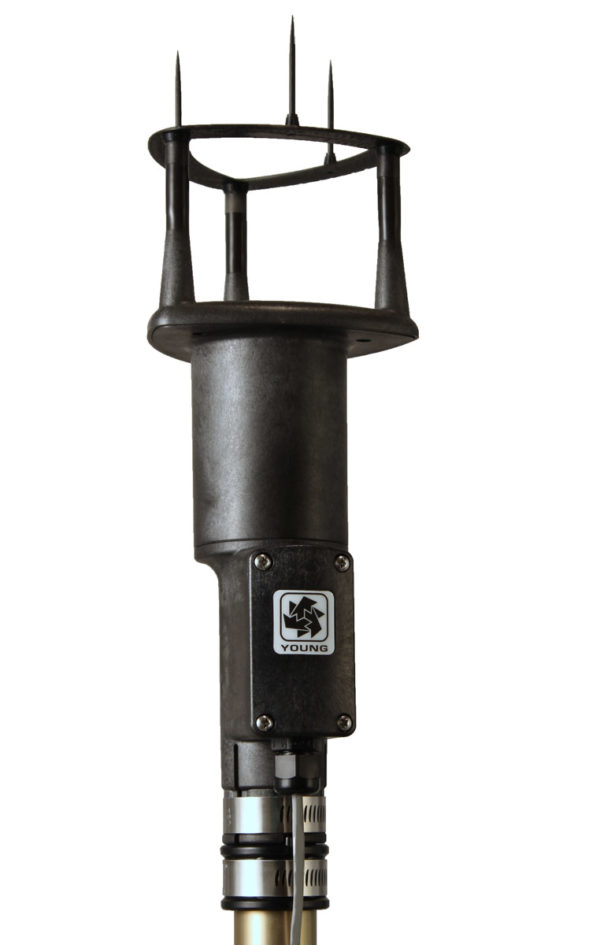

El anemómetro ultrasónico 2D YOUNG Modelo 86000 ofrece un alto rendimiento y un bajo consumo de energía en un tamaño compacto. Es ideal para las aplicaciones de detección de viento más exigentes
Descripción
El anemómetro ultrasónico YOUNG Modelo 86000 mide la velocidad y dirección horizontal del viento. Este sensor ligero y compacto presenta una construcción duradera y resistente a la corrosión con transductores ultrasónicos sensibles asegurados en un marco moldeado aerodinámico. Cada sensor está completamente probado y calibrado en el túnel de viento para proporcionar una medición precisa del viento en un amplio rango de operación. El sensor estándar cuenta con salidas serie RS-232 y RS-485 en una variedad de formatos. Las salidas de voltaje analógicas se proporcionan para la velocidad y la dirección del viento. Las señales de corriente de 4-20 mA están disponibles para cada canal y son adecuadas para largos recorridos de cable o para entornos industriales donde la inmunidad al ruido es importante.* El sensor se monta en una tubería IPS estándar de 1 pulgada. Se incluye un anillo de orientación de montaje que se engancha con la base del sensor para retener la orientación cuando se retira el sensor para el mantenimiento. Las terminaciones se realizan en una caja de conexiones en la base del sensor mediante pequeños conectores de estilo abrazadera (no se requieren conectores especiales).
El anemómetro ultrasónico YOUNG Modelo 86000-SDI es una versión especializada del Modelo 86000. Este modelo funciona de manera similar al modelo 86000, pero utiliza el protocolo de comunicación serie SDI-12 (v1.3) para minimizar el consumo de energía.
*No todas las salidas están disponibles simultáneamente.
| Gama: | Velocidad del viento: 0-75 m/s (168 mph) Dirección del viento: 0-360° |
|---|---|
| Exactitud: | Velocidad del viento: ± 2% ± 0.1m/s (30 m/s), ± 3% (75 m/s) Dirección del viento: ± 2° |
| Resolución: | Velocidad del viento: 0.01 m/s Dirección del viento: 0.1° |
| Umbral: | <0,01 m/s |
| Tiempo de respuesta: | <0.25 segundos |
| Salidas analógicas: | 0-5000 mV o 4-20 mA Escala de viento analógica: 0-100 m/s Escala de dirección analógica: 0-360° o 0-540° |
| Salidas serie: | RS-232 o RS-485, SDI-12 (Modelo 86000-SDI solamente) Formatos: ASCII, ASCII sondeado, RMYT, NMEA Baud: 1200, 4800, 9600, 19200, 38400 Unidades: m/s, mph, nudos, km/hr Formato de viento: Velocidad y dirección o Indicador de estado U&V : Estándar con ASCII & NMEA |
| Tasa de actualización de salida: | 0,1 a 20 Hz |
| Requisito de energía: | 10 a 30 VCC, <20 mA típico |
| Temperatura de funcionamiento: | -40 a 60°C |
| Clase de protección: | IP65 |
| Dimensiones: | Altura total sin lucios de pájaro: 28.5 cm (11.2 in) Altura total con púas de pájaro: 33.3 cm (13.1 in) Ancho total: 11 cm (4.3 in) Montaje: 34 mm (1.34 in) de diámetro (tubo estándar de 1 pulgada) |
| Peso: | 0,4 kg (0,9 lb) |
| Peso del envío: | 1,6 kg (3,5 lb) |
